伺服刻划机操作及安装教程

气动打标机的工作原理是:操作人员按一定的规则将需打印的字符和图形输入计算机,计算机控制打印针按字符、图形的轨迹移动,同时压缩空气使打印针以每秒200次以上的频率往复运动,从而在工件上打出由连续点阵构成的字符和图形。

根据这一原理,有以下几点结论:

A.打印深度和工件材质,打印针离工件表面的距离、气压、打印速度有关.一般而言,材料越软,打印深度越深;打印针离工件表面越近(大于最小距离),打印深度越深;气压越高,打印深度越深;打印速度越慢,打印深度越深。

B.打印线条宽度和针尖形状有关.打印针越尖,打印线条越窄。

C.气动标记机打印线条的连续性与打印速度有关.打印越快,构成线条的连续性越差。

注意:

A.设备使用220V,50HZ,+/-5%交流电,输入电一定要接地;气动打标机工作气压为0.4-0.6MPa压缩空气;不符合此要求的电,气源将损坏机器。

B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏设备。

C.设备X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污。

D.打标机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器。操作人员必需熟读本说明书后才能上机操作。



一台标准型气动打标机由下列所示部件组成:

主件----计算机,显示器,UPS电源,控制器,打印机

附件----调节支架,打印针,气压调节阀,16芯线缆,7芯线缆,25-37芯数据线,6mm气管

注:以上仅为标准配置,仅供参考



安装教程

A. 用螺丝连接打印机和调节支架,注意打印针在打印机上移动时应与底面平行。

B. 用6mm气管连接气压阀和打印机,气接头是快速接头,取下气管时应压下接头顶部。

C. 用167芯电缆连接打印机和控制器。

D. 用25-37芯数据线连接控制器和计算机。

E.用气管(用户提供)连接气压调节阀和气源。

F.将打印针连接在打印机上。

安装连接时应小心仔细,连接线上所有的螺丝必须拧紧,气压调节阀必须垂直放置。打印机不但可以安装在调节支架上进行打印,也可以安装在其它加工机械上进行打印。同样,打印针不但可以朝下打印,也可以朝空间360度任意方向进行打印,这使用户可以很方便地将其用于自动化生产线,也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。所以调节支架只作为附件提供。

2.3、气压调节

打标质量在一定程序上与供气气源的压力有关,根据用户本身的打标工艺的需要,可对气压进行自行设定并随时注意检查,使用气压调节阀调节气压时遵循下列步骤:

A.反时针方向转动气压调节器上的调节旋钮使气压表指针回零。

B.顺时针方向转动气压调节器上的调节旋钮使气压表指针到规定气压值。例如:当前气压指示为0.6MPa,需要调节到0.5MPa.正确的方法是反时针方向转动气压调节器上的调节旋钮使气压表指针回零,然后正时针方向转动气压调节器上的调节旋钮使气压表指针到0.5MPa。

C.气动打标机一般工作气压为0.3-0.6MPa。

2.4、打印针选择

型号:1.M8-140  2.M8-120  3.M6-120 4.M6-140

特点:120度的刻划针头打印出来深度比较深,缺点毛刺多,140度的刻划针头打印出来深度相对浅,优点毛刺少

提示:贵公司使用的刻划针头型号为M8-140

2.5、计算机硬件配置说明

A.硬盘:>60G 固态硬盘

B.内存:>2G

C.并口输出地址0378 提示:贵公司使用2312卡控制 优点:抗干扰能力强

D.系统可为WINS2000、WINXP、WIN7-32

2.6、程序安装

全部了解本机软件功能并正确操作,要求用户具有计算机WINDOWS系统,文件系统的基础知识,这方面的知识也可从一般的计算机书籍中获得。以下内容认为用户已经具有这方面的知识。

本机内装WINDOWS2000/XP操作系统和普马标记打印软件.随机附带壹张光盘上装有普马标记打印软件。软件安装方法为:

A.开计算机电源,启动进入WINDOWS系统。

B.运行光盘中的PureMark3.3.EXE文件(3.3为当前软件的版本号),程序即开始自动解压安装。

C.默认解压目录为D:PUREMARK3.3,运行其中的PureMark3.3.EXE文件即可进入打标机控制系统。

说明:

1)解压后的软件为自运行软件,用户可将此目录的文件拷入任何一个盘符下,都可运行。但不要放到中文的目录下。

2)计算机运行过程中,外界干扰,电压不稳,不当操作均可能破坏系统打印控制程序.其故障现象为程序在菜单某处反复循环,此时应重新安装系统打印控制软件.用户应将备份盘保存在阴凉干燥处以免破坏。

2.7、2312PCI打印卡驱动安装

如图所示:

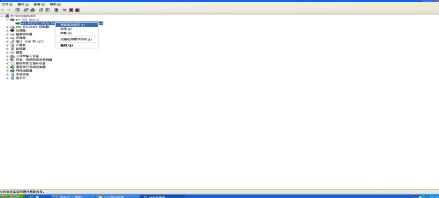

第一步:点击我的电脑右键进入设备管理器

第二步:查找硬件,找到2312卡,右键选择安装驱动程序(如第一次安装驱动系统会自动弹出对话框)

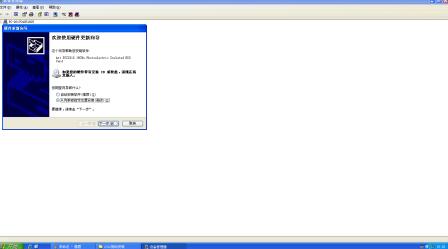

第三步:选择安装驱动

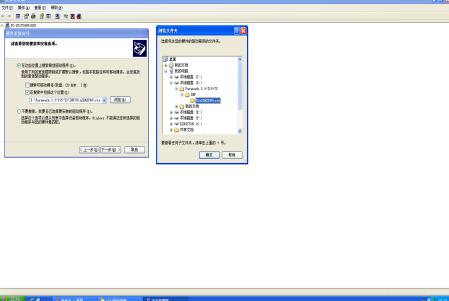

第四步:浏览制定到驱动文件

第五步:点击下一步,驱动会自动完成安装
